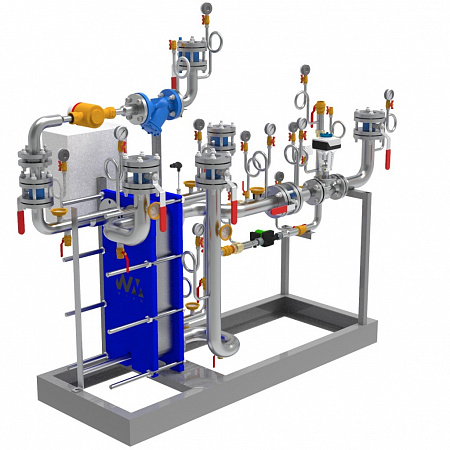

Блок ГВС (двухступенчатая схема)

Блок горячего водоснабжения предназначен для нагрева воды из водопровода при помощи сетевой воды (теплоносителя) через теплообменник без смешения данных сред. В данном блоке применяется один теплообменник, подобранный на максимальный требуемый расход горячей воды.

Конструкция теплообменника данного блока подразумевает дополнительные порты и особую конфигурацию пакета пластин для присоединения трубопровода обратки из системы отопления. Это позволяет создать дополнительную ступень подогрева холодной воды за счет тепла отработанного теплоносителя системы отопления. Данная ступень позволяет значительно снизить расход первичного теплоносителя, требуемого для нагрева воды из системы ХВС.

Температура горячей воды, выходящей из блока, поддерживается на заданной температуре при помощи регулирующего клапана с электроприводом, который управляется контроллером, установленным в шкафу управления (возможен вариант с прямым регулированием). В этом же шкафу расположено оборудование, управляющее работой насосов. Количество насосов в данном блоке определяется на основании гидравлических расчетов и требований заказчика. Блок укомплектован запорной арматурой, фильтрами, термометрами и манометрами. Смонтирован на несущей раме с применением опорных элементов.
