В работе прокатного цеха для обеспечения важнейших параметров проката применяют специализированную смазочно-охлаждающую жидкость (СОЖ).
СОЖ выполняет ряд важных задач:
- Охлаждение прокатываемых изделий
- Охлаждение прокатных валиков
- Сохранение геометрии прокатных валков
- Исключает прилипание прокатываемой полосы к валкам
- Исключает образование задиров и потяжек на прокатываемой полосе
- Защищает поверхности оборудования и продукции от первичной коррозии
К СОЖ на любом предприятии относятся с должным вниманием, т.к. от ее состояния зависит и качество выпускаемой продукции и длительность наработки рабочих поверхностей прокатного оборудования до ремонта или замены. Как правило СОЖ - это водно-масляная эмульсия или компаундная смесь различных по свойству масел. Основная задача СОЖ - выполнять указанные выше задачи.

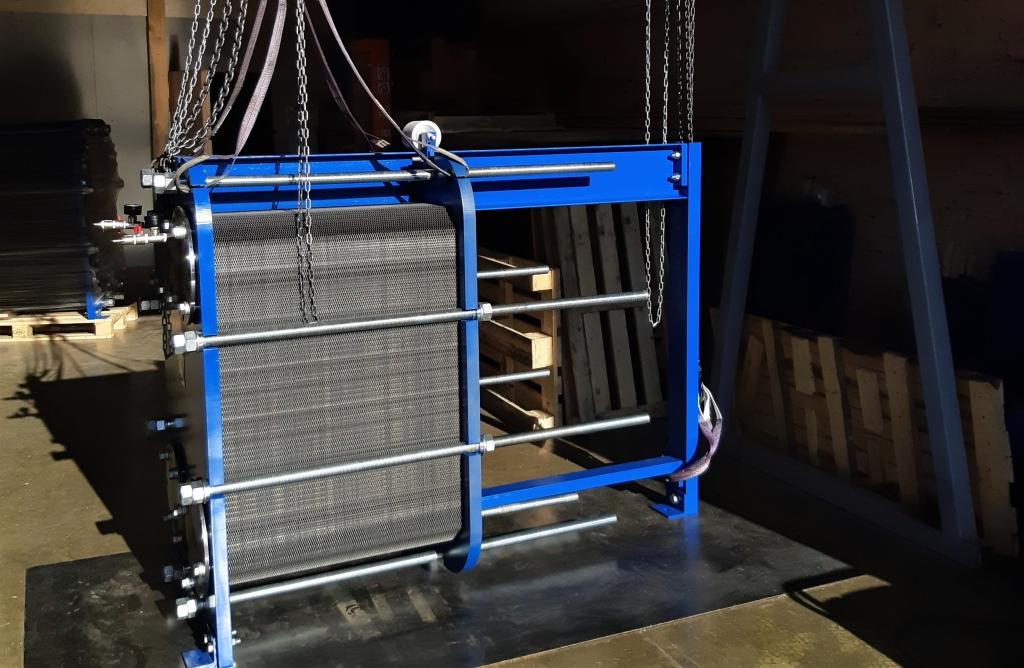

Для модернизации системы охлаждения СОЖ в прокатном цеху металлургического комбината были изготовлены два теплообменных аппарата A8S-P16. В каждом аппарате установлено 242 пластины и уплотнения устойчивые к рабочим средам. При прокате нержавеющей стали применяют специализированные СОЖ, требования к материалам пластин и уплотнений так же предъявляются самые высокие. Пластины изготовлены из сплава с высокой коррозионной устойчивостью, а уплотнения из упругого политетрафторэтилена. Также компания «ВАРМ» выступила в роли поставщика двух новых клапанов для данного предприятия.

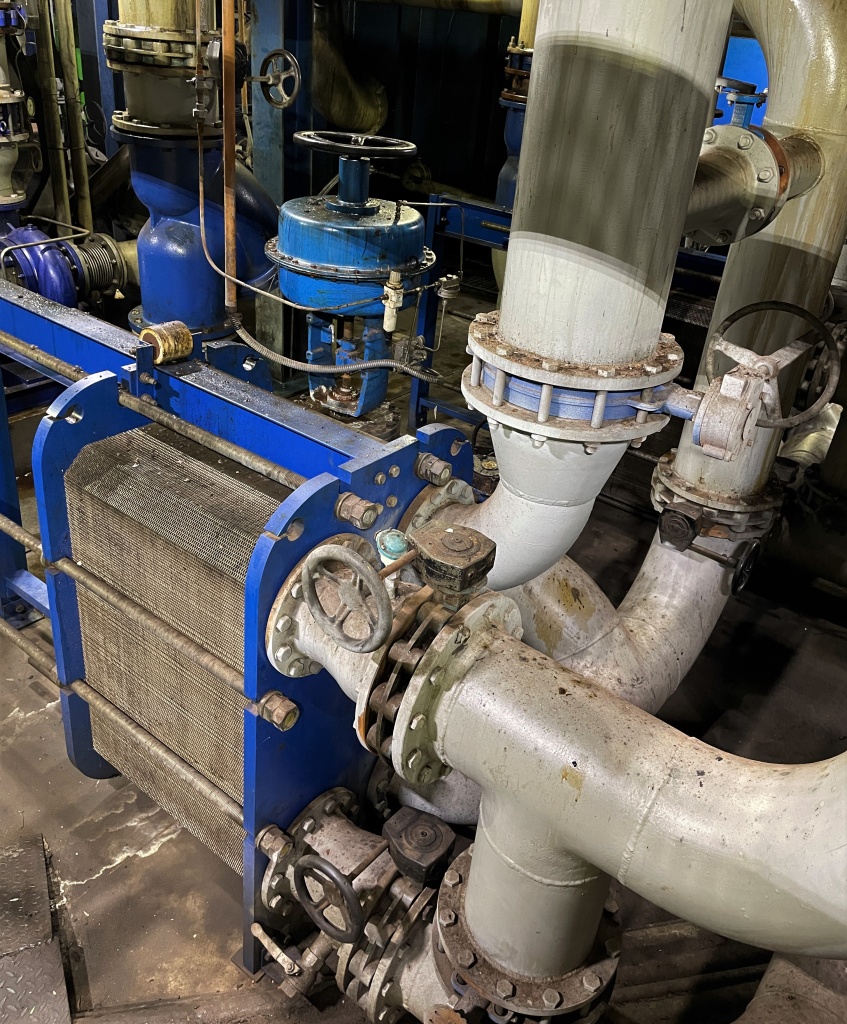

Принцип работы системы построен на автоматическом регулировании температуры СОЖ в потоке с помощью пневмомеханического клапана с условным диаметром DN300. Поскольку температура эмульсии должна находится в очень узком диапазоне (45-55 градусов), устройство системы регулирования позволяет нагревать и охлаждать эмульсию в процессе эксплуатации. Через каждый теплообменный аппарат проходит не менее 450 м3/ч эмульсии с давлением свыше 10 бар. Это обеспечивает равномерное оборачивание эмульсии в системе, а так же обеспечивает достаточное давление на всех системах нанесения эмульсии вдоль прокатного стана.
Управление клапанами и мониторинг работы системы осуществляется с операторского пульта. Клапаны имеют пневматическое управление, а позиционер клапана систему обратной связи и возможность подключения в сеть MODBUS или SCADA.
